国内抽水蓄能电站

一、项目简介

       浙江天荒坪抽水蓄能电站



       浙江天荒坪抽水蓄能电站:1994年3月正式动工,1998年1月第一台机组投产,于2000年12月底全部竣工投产。主要由上、下水库、输水系统、地下厂房、开关站等组成,上下水库库底的天然高差约590m,最大发电毛水头610m。总装机:电站装机容量1800MW;共由6台300MW立轴可逆混流式水泵水轮机/发电电动机组组成。当时是我国已建和在建的同类电站单个厂房装机容量最大、水头最高的一座;也是亚洲最大、世界第二的抽水蓄能电站,电站主要机电设备均为国外品牌引进。

         我公司在天荒坪电站上、下水库的管理房内各安装吹气式水力量测系统设备1套。


二、技术亮点


1、上、下库水位测量均各布设了两套高精度石英晶振原理的水位传感器和两套普通精度的水位计。

2、高精度的水位传感器测量更稳定,两者比对,在全量程范围内两者差异不大于6mm(普通精度的水位计间对比可达10cm差异)。

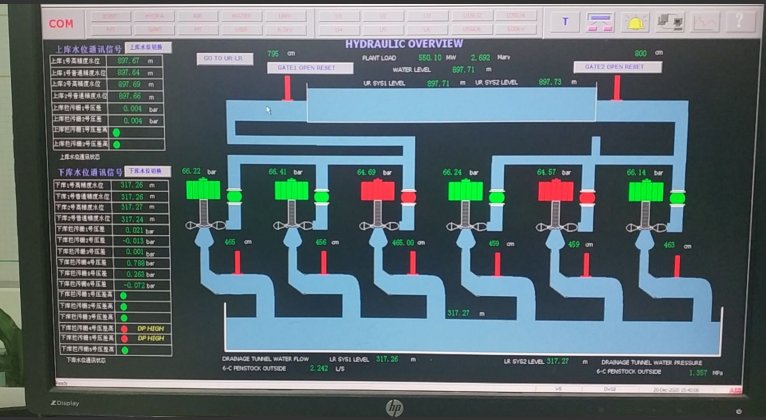

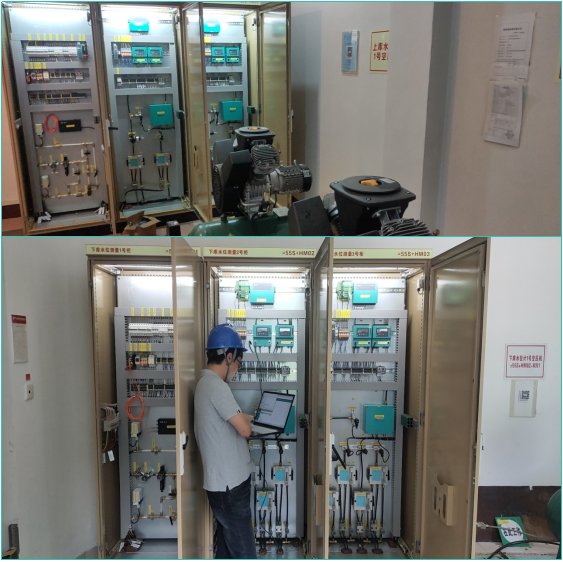

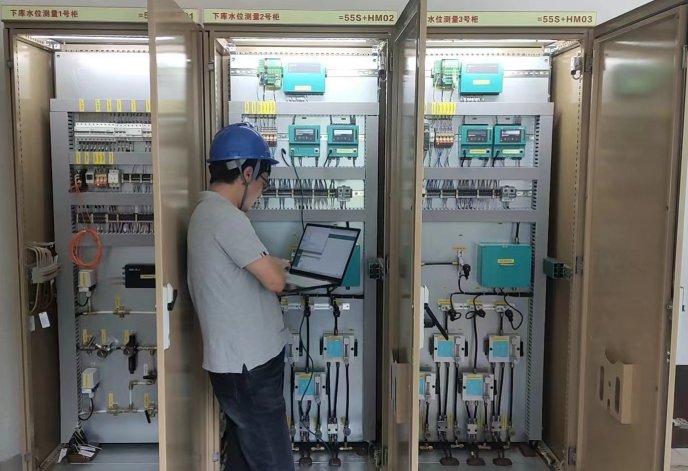

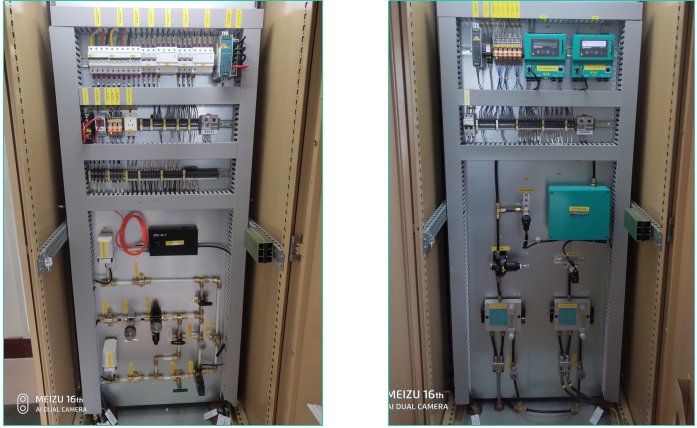

3、高精度水位计和拦污栅前后测点的普通精度水位计的测压方式均为吹气式,现场没有传感器的布设,所有传感器均布设在水位计房的盘柜内。

4、上下库均为人工水库,水库面积小,水位变幅较大,上下库的水位设计变幅60米,运行变幅50米左右。

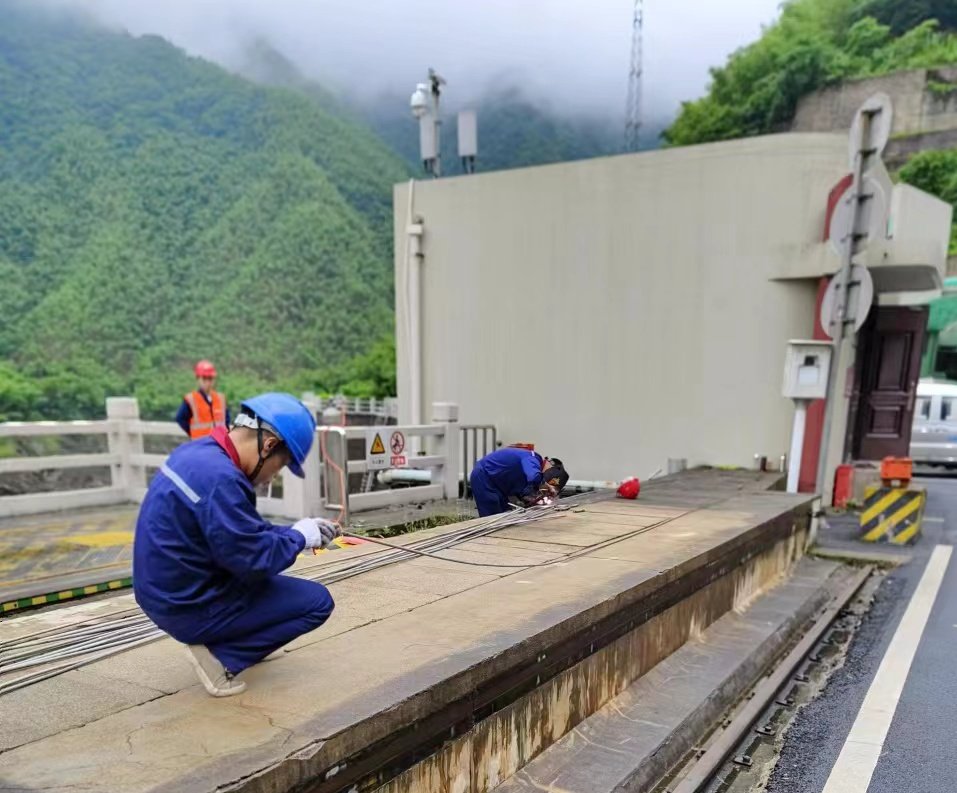

5、上下库水下气管的布设和固定,潜水员水下作业完成,作业时间均为停机时间,作业条件限制多、困难多。

6、要求具备完善的新老系统切换方案,切换作业时间短(中午停机时段,2个小时)。

7、格雷码(并口)输出水位,保证水位更新的时效性。

8、状态报警信号设计齐全,均采用硬布线和通讯两者方式传至监控系统。


上、下库水位测量均各布设了两套高精度石英晶振原理的水位传感器和两套普通精度的水位计。

上、下库水位测量均各布设了两套高精度石英晶振原理的水位传感器和两套普通精度的水位计。互为冗余。



高精度的水位传感器测量更稳定。

高精度的水位传感器测量更稳定,两者比对,在全量程范围内两者差异不大于6mm(普通精度的水位计间对比可达10cm差异)。



设备使用寿命时间长,量测方式均为吹气式,水下现场没有传感器的布设,所有传感器均布设在水位计房的盘柜内。

高精度水位计和拦污栅前后测点的普通精度水位计的测压方式均为吹气式,现场没有传感器的布设,所有传感器均布设在水位计房的盘柜内。



上下库均为人工水库,水库面积小,水位变幅较大,上下库的水位设计变幅60米,运行变幅50米左右。

天荒坪电站上、下水库水位变幅教同类抽蓄电站较大,上下库的水位设计变幅60米,运行变幅50米左右。



上下库水下气管的布设和固定,潜水员水下作业完成,作业时间均为停机时间,作业条件限制多、困难多。

要求具备完善的新老系统切换方案,切换作业时间短(中午停机时段,2个小时)。





格雷码(并口)输出水位,保证水位更新的时效性。

数字传输时效更快,格雷码(并口)输出水位,保证水位更新的时效性。



状态报警信号设计齐全,均采用硬布线和通讯两者方式传至监控系统



三、方案设计


1、主要设备及附件部件基本选用进口产品。上、下水库高精度吹气式水位计与普通精度吹气式水位计各1套。

2、保留了原的信号采集方式(模拟量、开关量、格雷码等)及信号源外,另外增加了采用光纤方式的modbus通讯。

3、系统采用冗余设计,供电、气源、水位测点等均设计为互不影响的两套独立系统。

4、气源(空压机)的冗余设计完全采用继电器实现逻辑控制,确保系统的安全性。



四、其他业绩


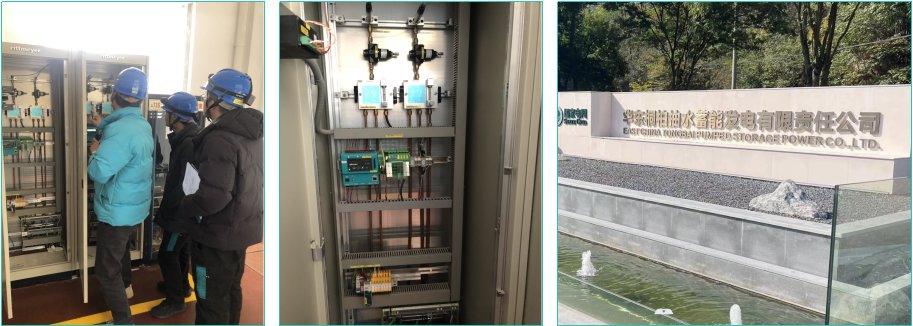

浙江桐柏抽水蓄能电站水力量测系统设备



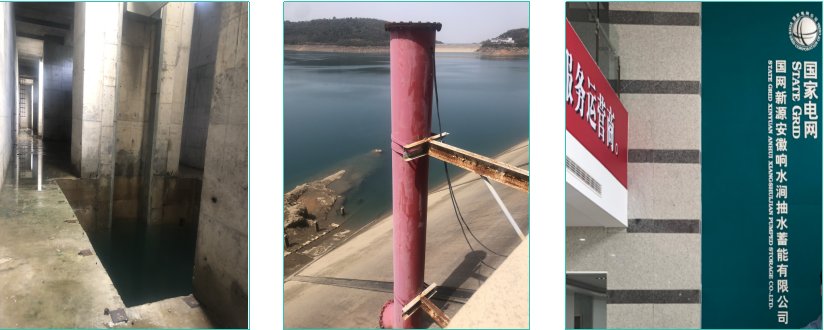

安徽响水涧抽水蓄能电站水力量测系统设备



福建仙游抽水蓄能电站水力量测系统设备



江西洪屏抽水蓄能电站水力量测系统设备



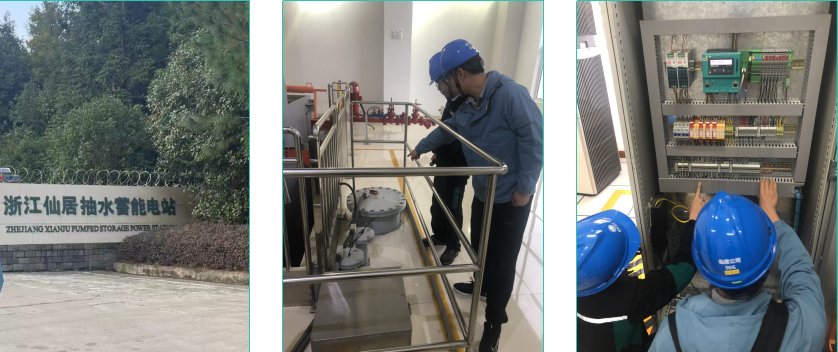

浙江仙居抽水蓄能电站水力量测系统设备



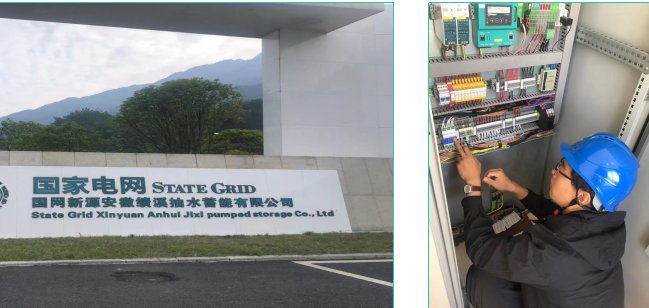

安徽绩溪抽水蓄能电站水力量测系统设备



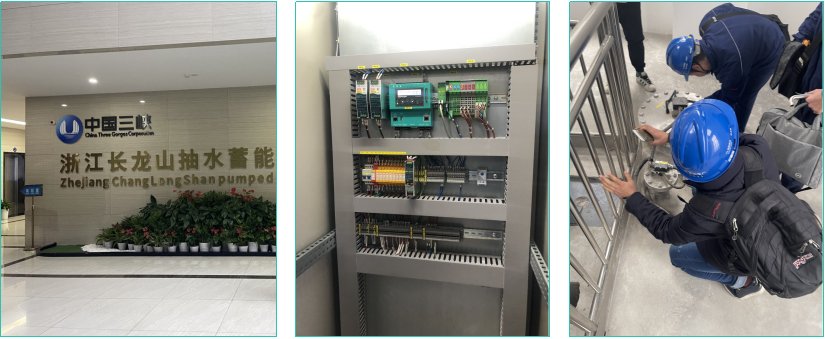

浙江长龙山抽水蓄能电站水力量测系统设备



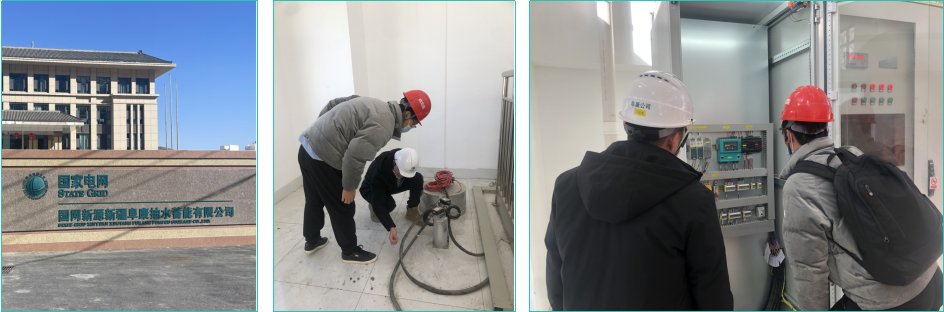

新疆阜康抽水蓄能电站水力量测系统设备
