浙江省衢州市水文站

一、项目简介

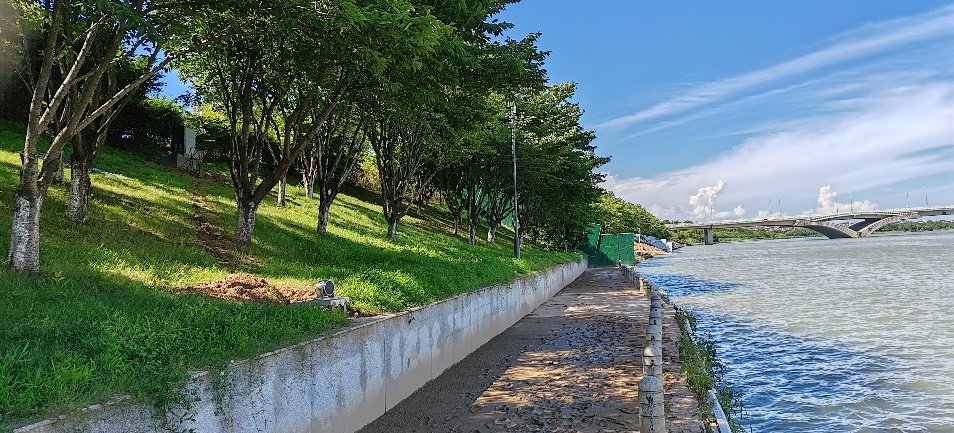

       衢州市水文站是省内首批设立的家重要水文站、中央报汛站,于1930年3月设立,是钱塘江上游防洪监测预警的重要控制站,浙江省洪水预警发布十大重要水文站之一。水文站控制流域面积为5424平方公里,监测要素齐全,包括水位、流量、泥沙、水温、降水、蒸发、墒情等项目。流量监测断面拟布设在书院大桥与西安门大桥之间,渠道顺直,水流流态相对稳定。

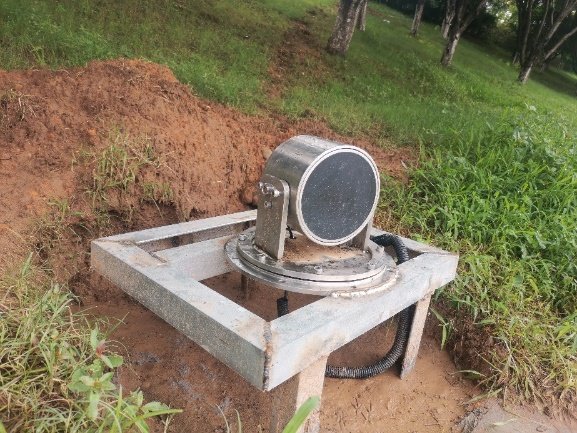

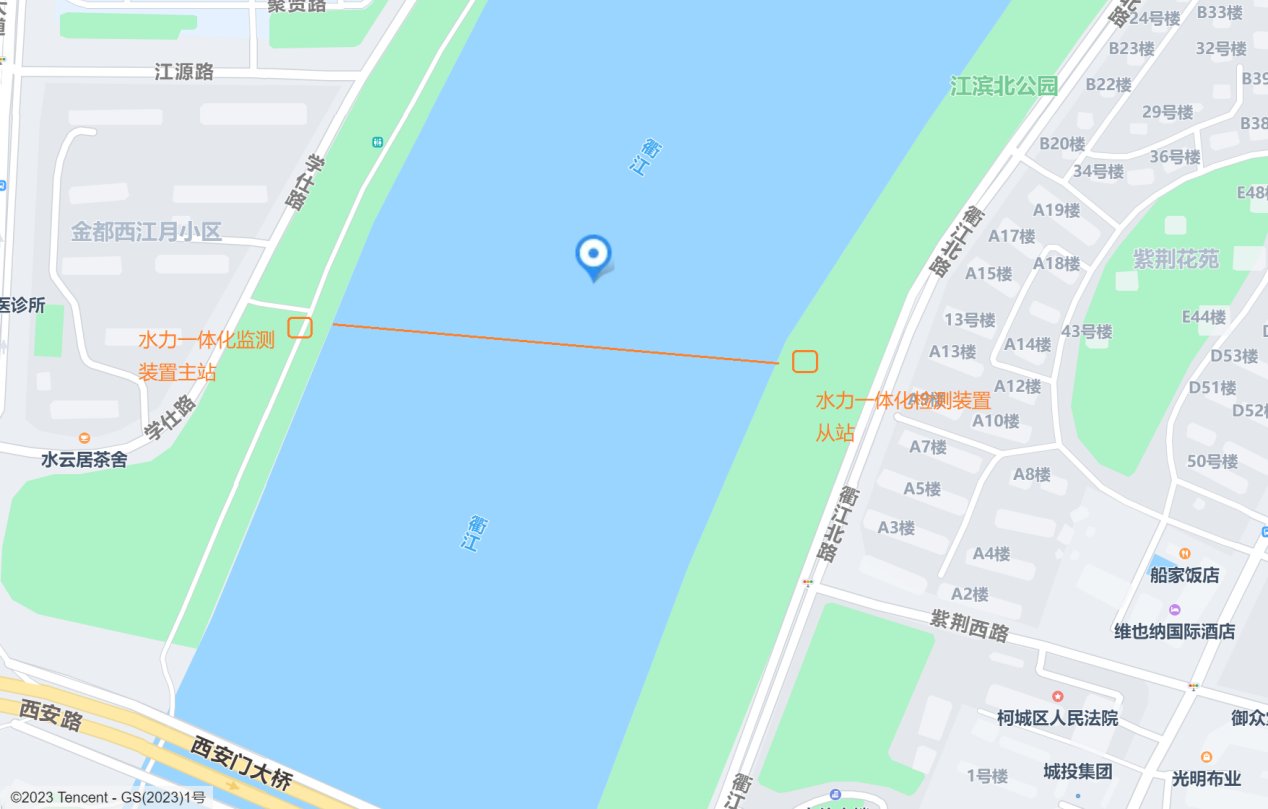

       流量监测断面拟布设在书院大桥与西安门大桥之间,渠道顺直,水流流态相对稳定,设备选怎无线时差法超声波流量计,通过无线从站测流装置将数据汇集到无线主站测流系统,单侧换能器设射频电缆分别引至就近侧测流装置系统。

       衢州市水文站最高运行水位64.58米,最低水位高程58.02米,水位变幅约6.56米;常年运行平均水深4.06米左右。



二、技术亮点


·  攻克洪峰水流量在线测验难题。




 端午汛到来,在洪峰中保持了稳定测量,为端午汛提供了数据。

1.项目背景:端午汛到来时,流速仪、ADCP等测量设备无法使用,测不出洪峰到来时的流量。

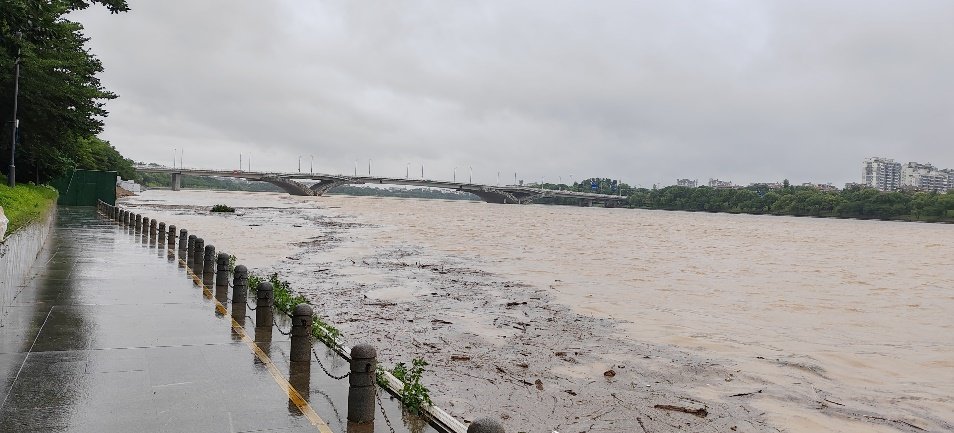

2.解决方案:安装无线时差法超声波流量计后,在端午汛期间上游连续2次洪峰到来,水位较常水位上涨2米左右,流速最大达到2.2m/s左右,泥沙含量增大,水中漂浮物增多,持续几日高流量、高流速,无线时差法超声波流量计在汛期内仍保持正常工作,稳定测量了洪峰期的数据。


三、方案设计


声道数:2声道

安装方式:1E2P

声道角:65°

渠宽:358m

衢州市水文站渠道顺直、流态较为稳定、水位较为稳定,拟布设换能器的层数为2层。第一声路高程为58米,第二声路高程为58.8米。
