清万水智能闸控系统，一个高效安全的抽蓄电站运行伙伴

     在智慧水利发展的浪潮中，抽水蓄能电站的闸门如何实现精准、高效、安全控制已成为行业关注的重点。长期以来，传统闸控方式高度依赖人工与现场操作，而现在，清万水自主研发的智能闸门压差测控系统正推动闸控方式迈向智能化、自动化。该系统已取得国家专利，并成功应用于多个抽水蓄能电站的泄放洞、尾水事故闸门及进出水口检修闸门等关键部位，成效显著。

一、传统闸控方式

     闸门的启闭操作通常由人工下达指令，通过现场或远程控制实现升降启闭。目前，该操作主要依赖人为判断：现场人员需先了解闸门前后实际水位，再根据情况决定是否操作。例如，当现场人员监测到闸前与闸后水位落差较大时，闸门通常处于关闭状态；待前后水位趋于一致，现场人员才会下令提闸，从而避免因水位差过大、水压过高而损坏闸门。

二、清万水智能闸控系统

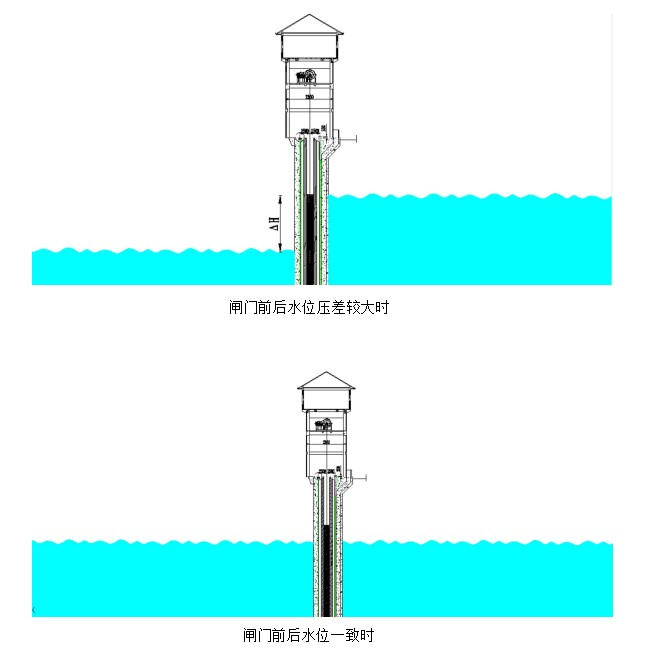

     智能闸门压差测控系统通过实时测量闸门前后水位，经逻辑运算判断闸门前后压差。系统预设压差判定值，当闸门前后水位差值超过该值时，即判定压差过大，此时系统自动发出闭合指令使闸门关闭；当闸门前后水位差值低于判定值时，则判定为平压状态，自动发出开启指令将闸门提起。

三、系统架构

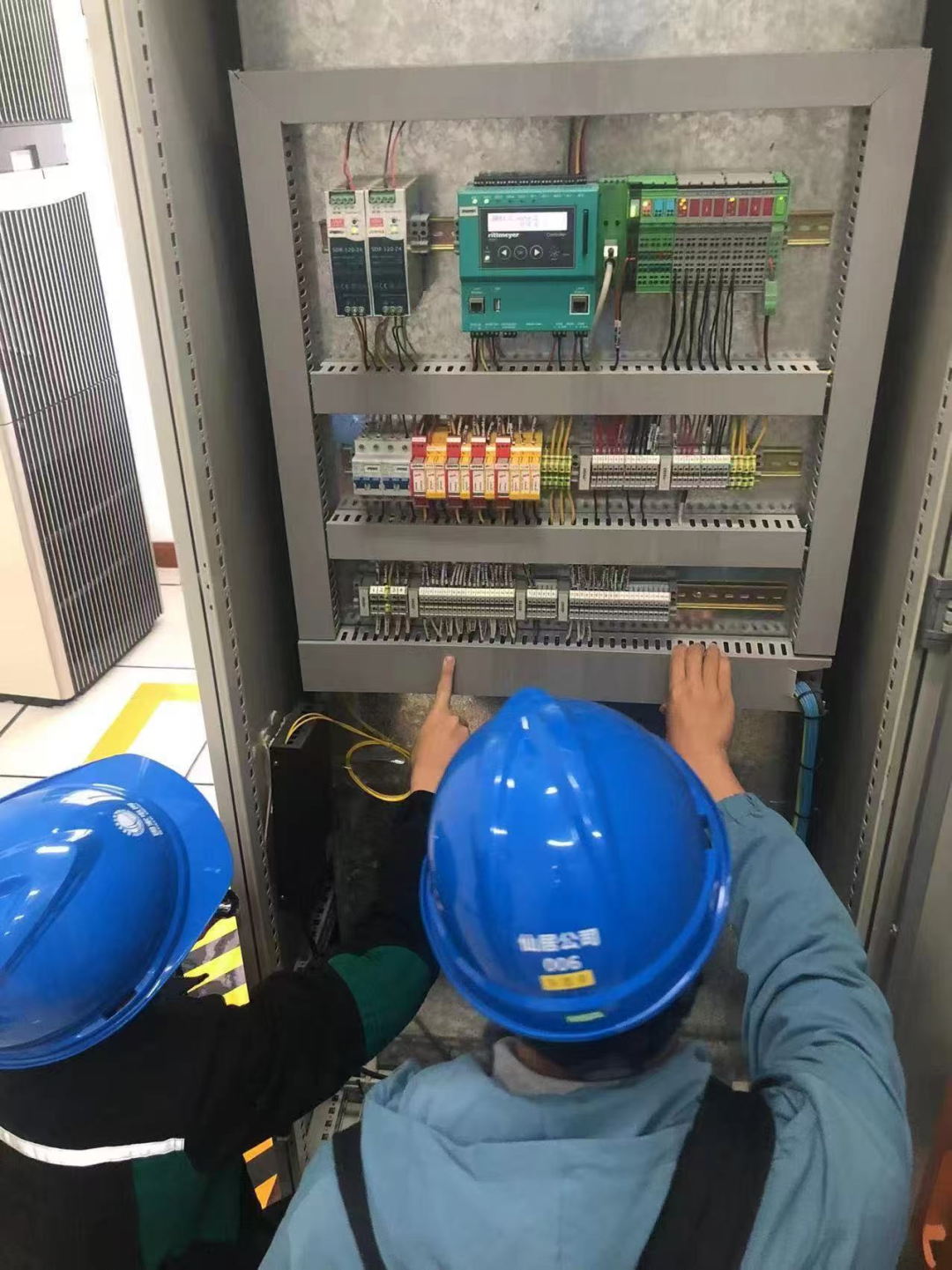

     在闸门前后各安装一支压阻式水位计，分别用于监测闸门前和闸门后的水位。这两支水位计均接入智能闸门压差测控系统，系统会实时计算前后水位数据的绝对差值，作为闸门前后实际水位差值。该系统内部设有预设的判定值：若闸门前后水位差大于于判定值，系统即判定压差过大，并输出开接点开关量信号至闸门启闭机，执行闭合操作；当闸门前后水位差下降并低于判定值时，系统判断闸门前后已处于平压状态，随即输出闭接点开关量信号，触发启闭机抬升闸门。

四、应用案例

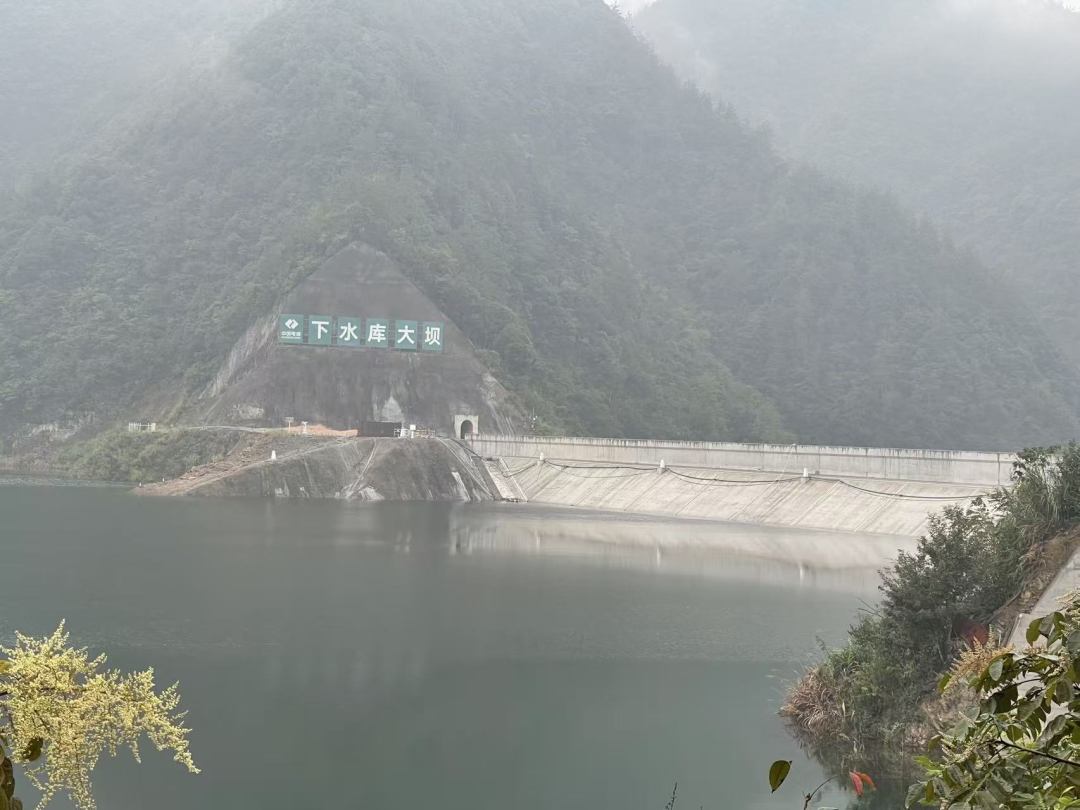

     清万水提供的智能闸控系统在国内多个大型抽水蓄能电站中得到了广泛应用。该系统在电站上下库及地下厂房内布置了多种传感器，实时监测水力信息，并与机组、励磁、继电保护等系统协同联动，可在特殊情况下触发紧急闭门，有效保障电站安全运行。目前，该系统已成功应用于宁海、缙云、镇安、阜康、天荒坪、响水涧、绩溪、永泰等数十个抽蓄电站，实现了对水力参数的实时监测与智能控制。

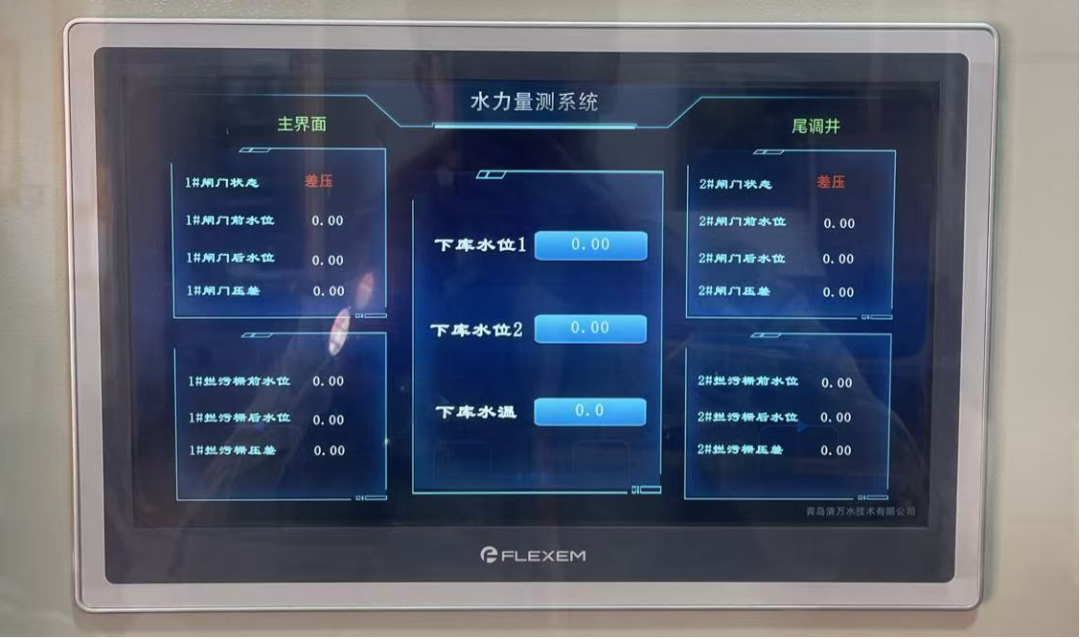

     以宁海抽水蓄能电站为例，清万水的量测系统是一套典型的工业自动化控制系统。其核心是基于实时传感器数据，通过预设逻辑程序自动决策并驱动执行机构运行，整个过程无需人工干预，仅需在中控室进行监控与报警。系统通过水位差（ΔH）自动控制机制，确保闸门后水位处于合理范围后再进行状态调整，全部判定逻辑均由主控制器内部程序实现。

     智能闸门测控系统是水力现代化、信息化建设的核心组成部分。它通过将先进的传感技术、控制技术、通信技术与水力工程深度融合，改变了传统的管理方式，为实现水力监控优化配置、高效利用和安全运行提供了强有力的技术保障。
