超声换能器自动测算系统在南水北调东线工程流量在线监测中的应用

     南水北调东线第一期工程调水主干线全长1466.5千米，从长江下游扬州附近引水，通过多级泵站逐级提水北上，实现水资源的跨区域调配。其中泵站流道内的流量测量尤为关键，关系到整个调水工程的效率与运行安全。清万水凭借深厚的技术积累为该工程提供的时差法超声流量计，该设备以高精度、高稳定性的特点，成为泵站流道内测流的首选方案。

     时差法超声流量计的原理是：与流速方向成一定夹角安装一对换能器，其中一个发射超声波，另一个接收超声波。通过测量超声波在顺流和逆流方向传播的时间差，结合流道几何参数，可计算出测线平均流速。再根据现场实测水位与断面面积的关系计算断面和流量。该技术不仅适用于规则断面，还能有效应对不规则和变化断面的流量测量，为南水北调东线工程提供了可靠的流量数据支持。

     在南水北调东线工程江苏段，清万水提供的时差法超声流量计得到了广泛应用。清万水不仅为项目提供了高质量测流设备，还全面承担了安装、调试与后续运维服务，保障设备持续稳定运行。测流设备已在宝应站、洪泽站、邳州站等关键泵站成功应用，实现对流道内流量的实时监测与精准计量。

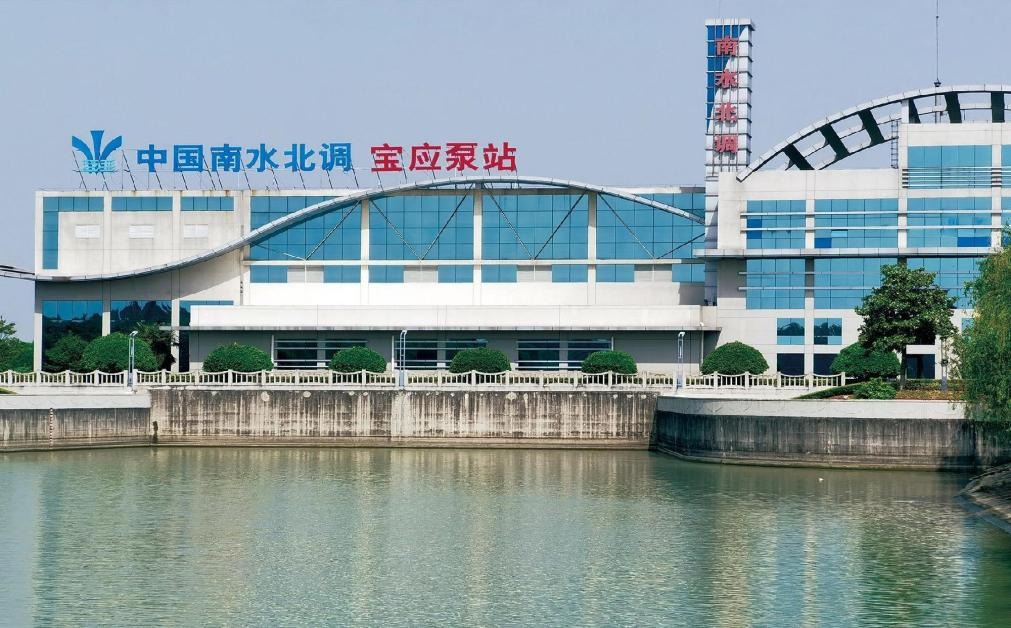

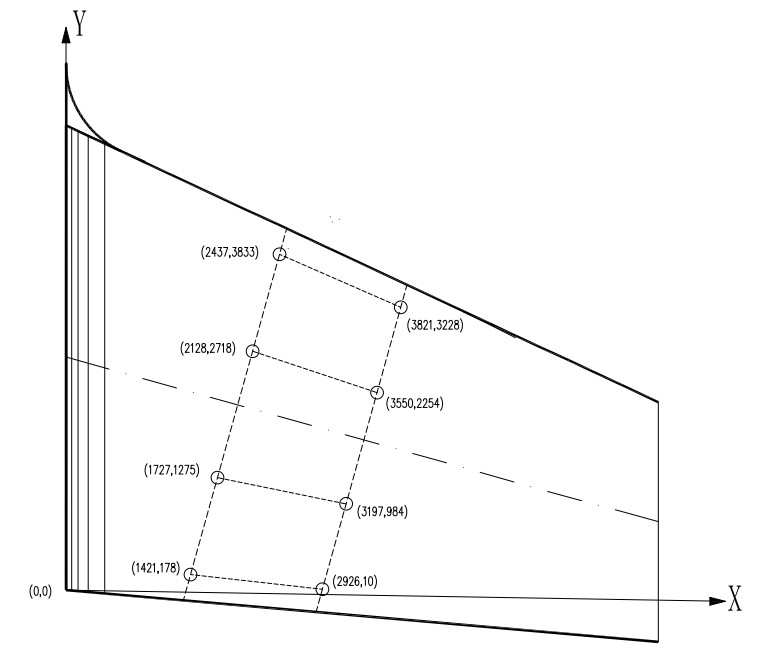

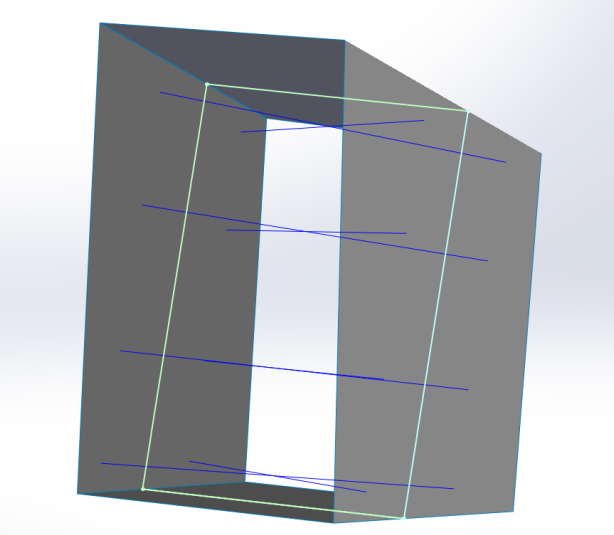

     以宝应站为例，清万水技术团队根据泵站流道的实际情况，量身定制了一套测流方案。通过三维坐标测量仪器采集流道内壁及换能器的精确坐标，利用有压流道超声换能器自动测算系统建立实体模型，并自动计算出流道的虚拟轴线、过水断面几何参数及换能器的安装位置分布。这一系统化操作有效保障了流量计的测量精度与长期稳定性。经过第三方测试及流量比测，宝应站安装的超声波流量计数据与ADCP实测值差异极小，充分验证了产品的可靠性和准确性。

     清万水凭借其卓越的技术实力和丰富的项目经验，在南水北调东线工程的各种泵站流道内流量监测取得了显著成就。未来，清万水将继续秉承工匠精神，不断创新和完善测流技术，为更多水利工程建设提供高精度、高稳定性的测流解决方案。
