一、项目简介

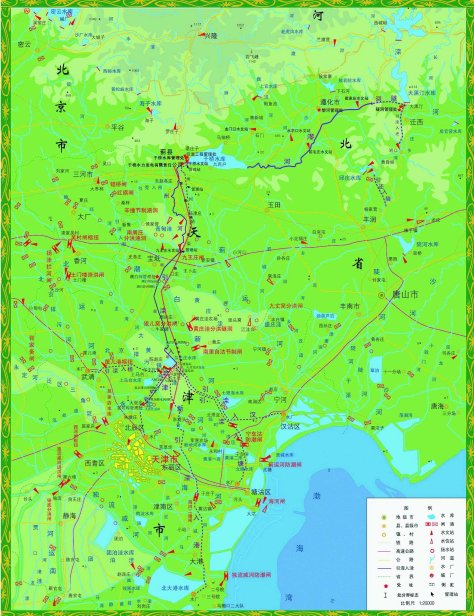

引滦入津引水线路全长234公里,于1983年正式通水,结束了天津人民喝苦咸水的历史,从根本上扭转了天津缺水的紧张局面,极大地改善了投资环境和生态环境,有力地促进了全市经济社会的健康协调发展。自2006年起,为保证引水贸易结算精准计量,引滦入津工程全线开始采用清万水提供的流量监测服务。
迁西隧洞管理处(渠首管理处),肩负着河北和天津水费结算的重任,在2006年率先采用清万水产品。为保证测量精度,安装更为精准的八声道流量计。
自此之后,从于桥水库、潮白河泵站,到宜兴阜和曹庄泵站,每个负责一地引水运行调度与贸易结算功能的管理处,都能见到清万水产品的身影,为引滦入津引水调度发挥着不可或缺的作用。
二、技术亮点
· 解决长距离输水的流量监测及提供调度数据依据。
引滦入津调水工程调度运行调控依据清万水安装的超声波流量计和液位计的数据作为支撑,确保234公里调水线路的安全稳定运行。
引滦入津作为天津地区的“水源生命线”,肩负着天津千万人的日常生活和经济生产需要,引水调度至关重要。超声波流量计在其中起到重要的数 据支撑作用,为各地区分配水量,调度运行水量平衡提供重要的数据支持。同时清完水安装在分水口的超声波流量计也是和受水地市的重要贸易结算用表。
· 首次应用流量远程监测系统方案。

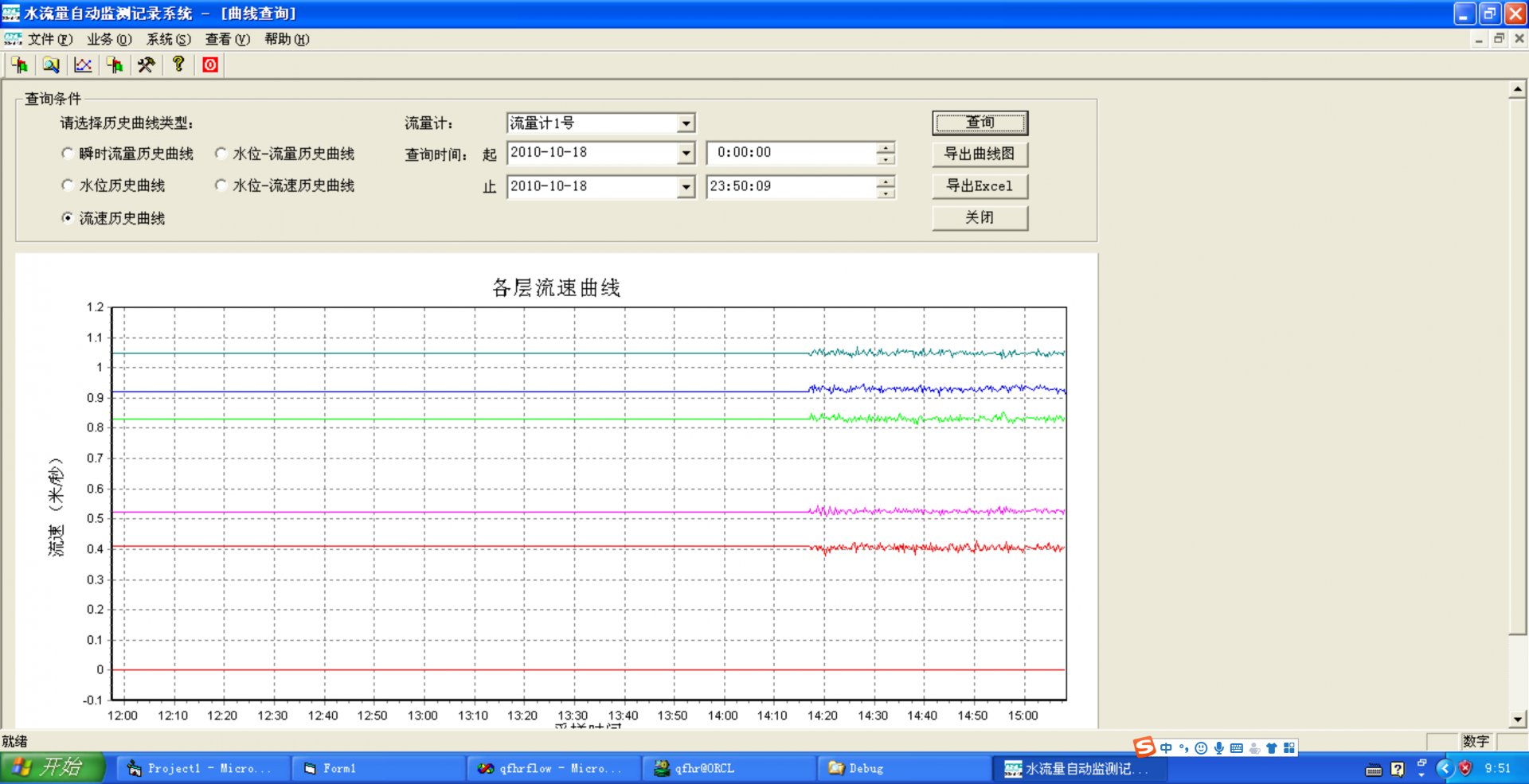

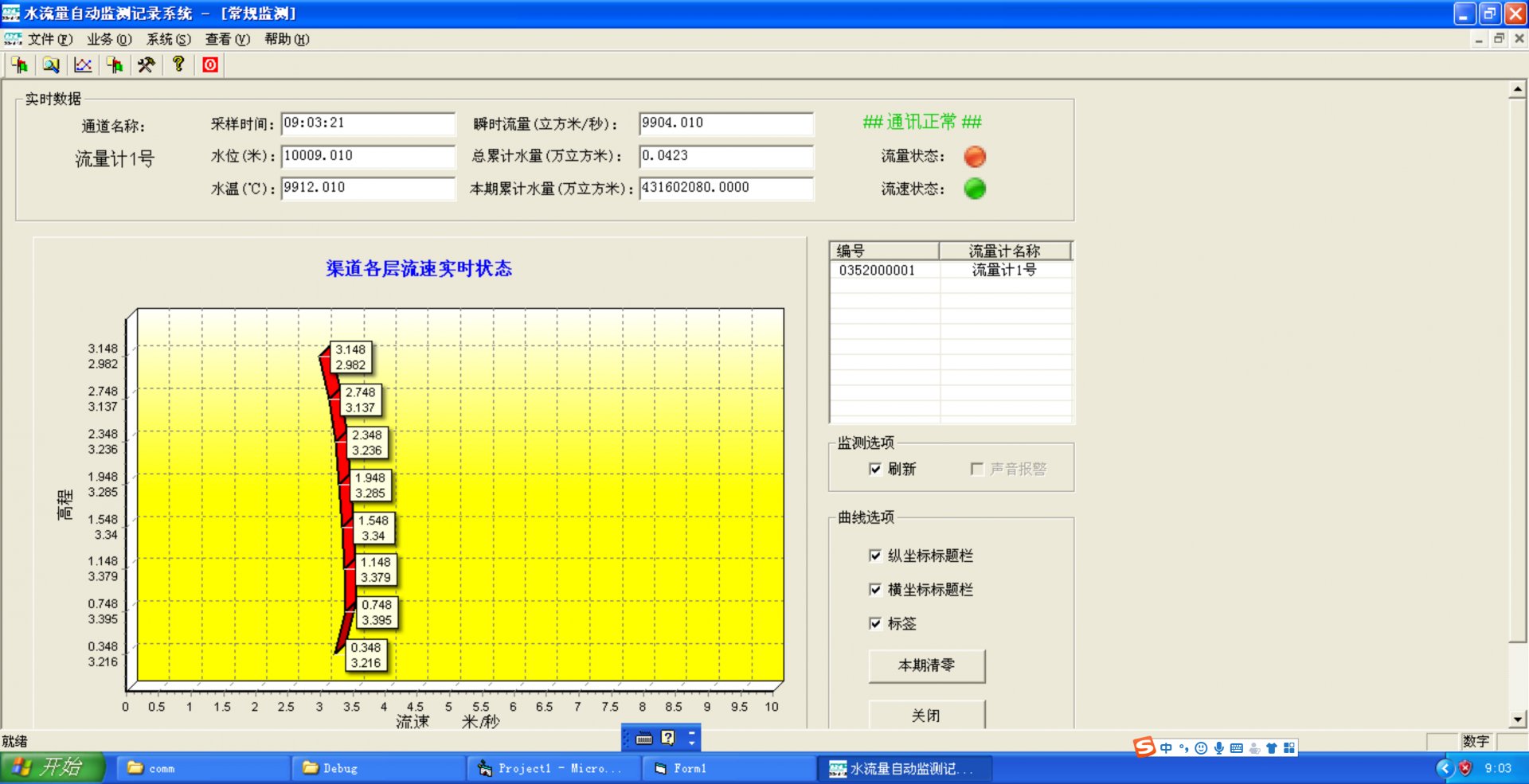

引滦入津工程首次应用清万水流量远程监测系统方案,通过软件连接沿线流量计设备,实现多站点联合运维调控,数据传输、整合、报送、存储、运行维护记录等功能。可视化界面实时查看监测断面各声道状态,并能对异常数据发生进行提醒,大大地提高了运行维护效率。
· 低温环境设备安全稳定运行。
在引滦入津工程完工后,迁西渠首很长一段时间应用的是其他厂家的流量计。由于冬天温度太低,其他厂家的超声波换能器甚至会冻坏,无法工作。在更换清万水超声波流量计后,十余年来历经各种极端气候,均能保证流量计安全稳定运行,持续为引调水工作运行调度发挥作用。
· 暗渠涵洞内侧点一次性无差错完成安装调试。

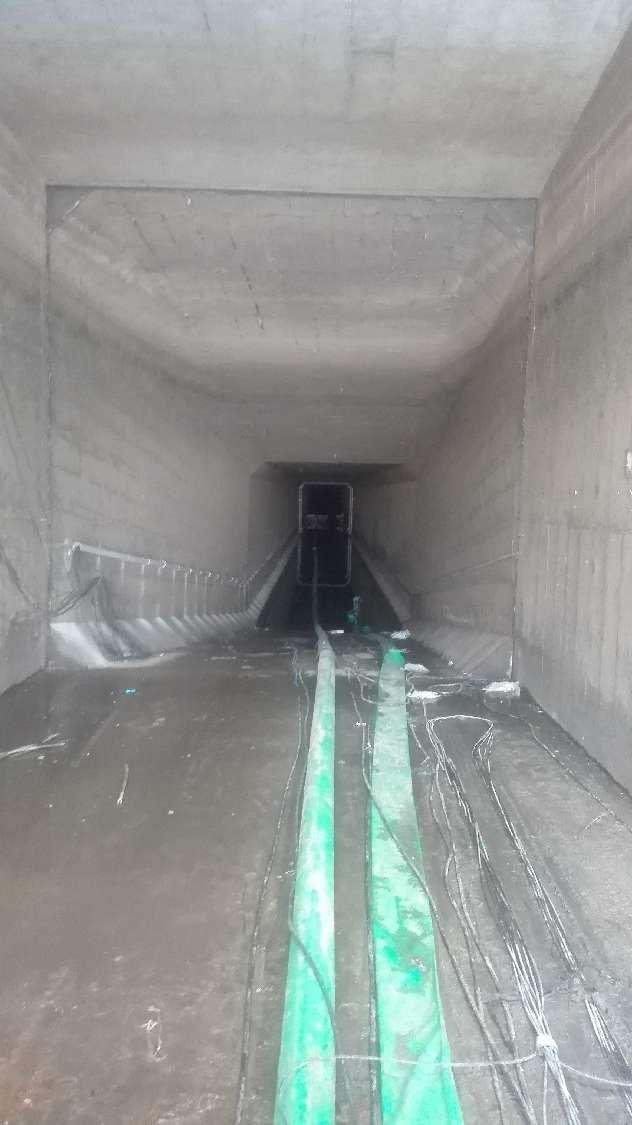

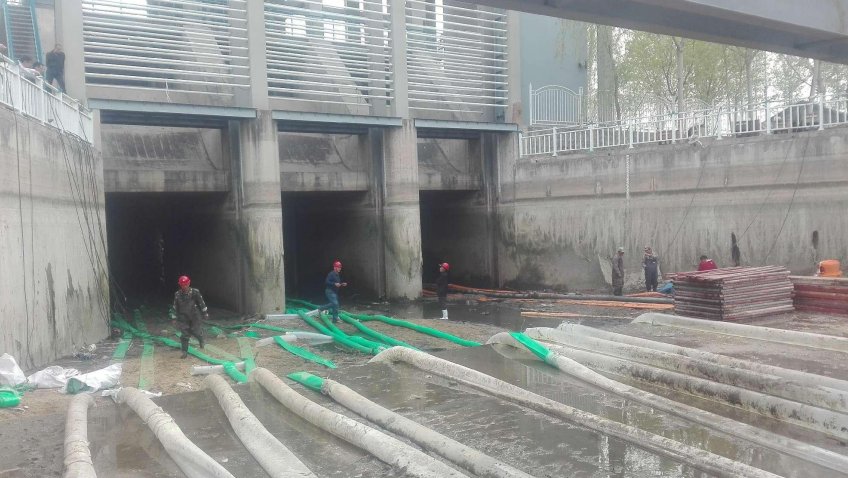

在引滦入津的暗渠涵洞内,也布设着清万水提供的超声流量计。由于新建暗渠成本高昂,尽快通水的需求非常大。一旦通水,就以为着再停水的条件非常苛刻。在上世纪90年代,单次停水就要花费30万元(约合当前3000万元),成本极其高昂。
苛刻的停水条件使得设备的安装调试要求提高到必须保证一次性无差错,,杜绝漏水漏电,干式检测正常,才能保证通水后不出问题。
时间紧,任务重,清万水工程师夜以继日,终于在工期内保质保量的完成安装调试任务,保证了工程顺利完工。经过十几年,设备依然正常稳定运行。
· 渠道安装一次成功,克服渠道沉降(周)。

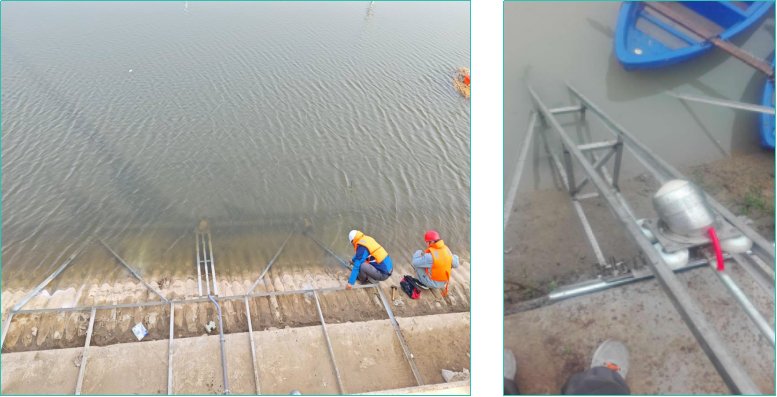

采用支架式安装方法,解决渠道河道因沉降导致设备不能正常测量的问题。
三、方案设计
潮白河测点
1、暗涵高4300mm*宽4300
2、采用多声道2E8P安装模式

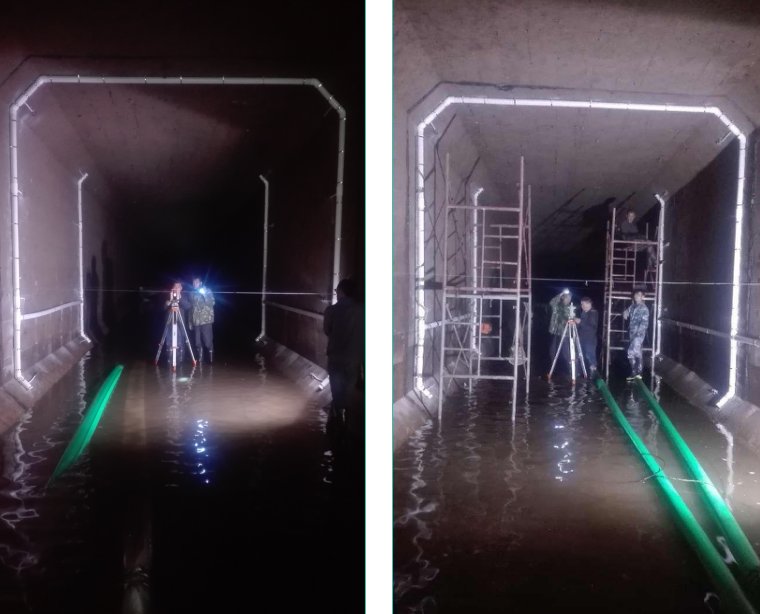

3、激光经纬仪定位
4、双断面交叉布置
5、采用1Mhz换能器16支
4、声道高程:第一声道299mm;第二声道1420mm;第三声道2880mm;第四声道 4001mm。
宜兴阜测点
1、梯形明渠,渠底宽15米,坡比1:2.5,水深4.2米

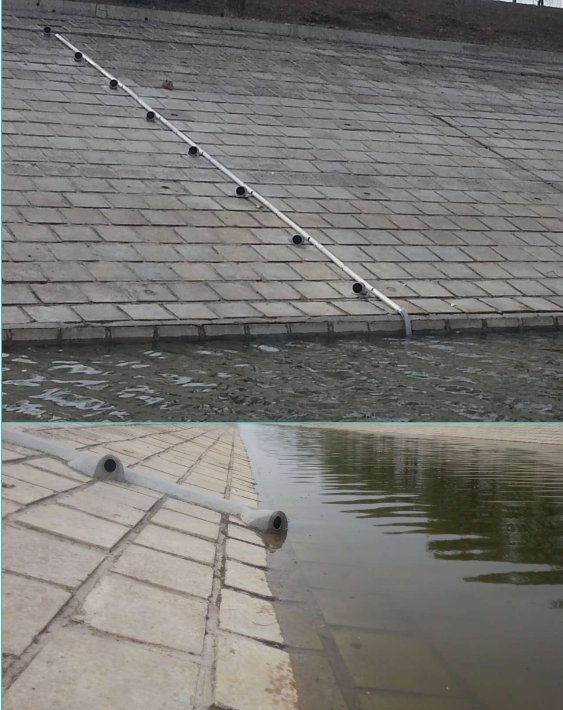

2、采用多声道1E8P布置安装方式,水泥包封换能器和护线管
3、激光经纬仪定位
4、采用200khz换能器
5、声道高程:第一声道0.6m;第二声道1mm;第三声道1.4mm;第四声道 1 .8mm;第五声道2.2m;第六声道2.6m;第七声道3m;第八声道3.4m。
