珠江三角洲水资源配置工程

一、项目简介




       珠江三角洲水资源配置工程是国务院批准的《珠江流域综合规划(2012-2030年)》提出的重要水资源配置工程,也是国务院要求加快建设的全国172项节水供水重大水利工程之一,工程以打造新时代生态智慧水利工程为建设目标。珠江三角洲水资源配置工程从西江水系向珠江三角洲东部地区引水,解决城市生活生产缺水问题,提高供水保证程度。工程建成后,多年平均供水量17.08亿立方米,其中南沙区5.31亿立方米,东莞市3.30亿立方米,深圳市8.47亿立方米。工程同时为香港特别行政区、番禺区、顺德区等地提供应急备用供水条件。

该工程由一条干线、两条分干线,一条支线,3座泵站和1座新建调节水库组成。工程从西江鲤鱼洲取水,经鲤鱼洲、高新沙、罗田3级泵站加压,输水至南沙区的高新沙水库、东莞市松木山水库和深圳市公明水库。工程设计引水流量80立方米每秒,输水线路全长113.2公里,其中干线长90.3公里,东莞分干线长3.6公里,深圳分干线长11.9公里,南沙支线长7.4公里,新建高新沙水库总库容482万立方米。

本工程等别为Ⅰ等。输水干线鲤鱼洲泵站、鲤鱼洲高位水池、输水隧洞、输水箱涵、高新沙水库围坝及其进库闸、南沙支线进水闸、高新沙加压泵站、沙溪高位水池、罗田水库进库闸等主要建筑级别为1级,设计洪水标准100年一遇,校核洪水标准300年一遇;深圳分干线罗田加压泵站、公明水库进库闸、东莞分干线进水闸、输水隧洞及输水管道、松木山水库进库闸,南沙支线输水隧洞等主要建筑物级别为2级,设计洪水标准50年一遇,校核洪水标准采用200年一遇。

现场共计安装23套管段式、12套内贴式超声波流量计

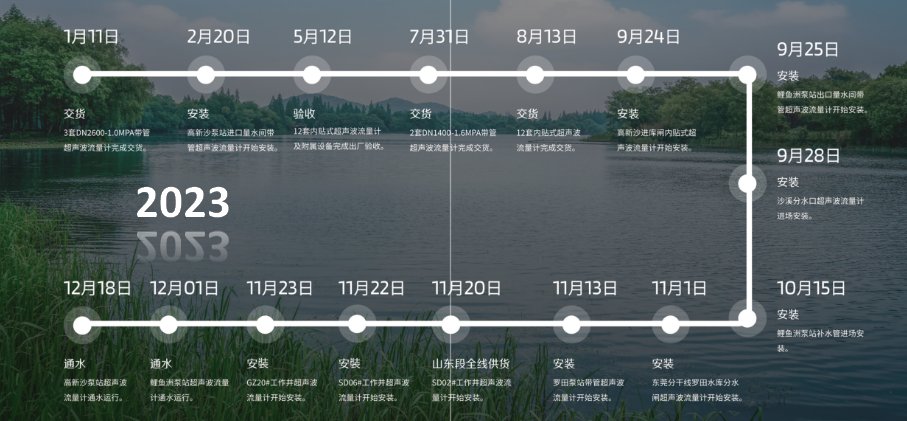

二、合作大事记



三、技术亮点


·  大口径、管段式超声波流量计应用。



1.采用定制式管径DN1400~DN2600双向不锈钢,超声波流量计在管道加工完成后,根据技术要求开孔固定在管道上。

2.带管双法兰连接超声波流量计进行实流标定。

标定时检定点的实际流量值不得超过检定点规定值的±2%。

3.每个检定点连续检验次数不得少于3次。检定点不得少于5个,且应包括最小流量点。

4.实流标定应由省级或以上计量单位进行,取得由省级或以上计量单位出具的证书。

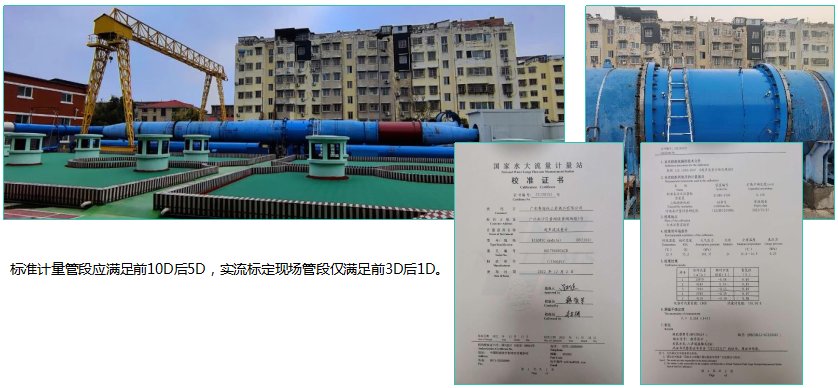

·  经开封国家水大流量计量站实流校准实验,在流量计内置系数100%的前提下,测量不确定度达0.22%。



· 荣获“粤海水务·珠三角杯”BIM设计应用大赛二等奖。

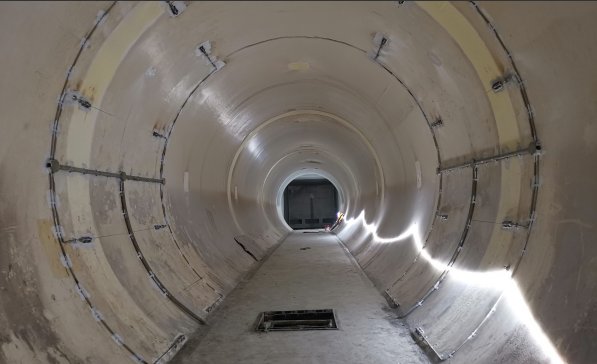

·  解决非标准断面的测量难题。

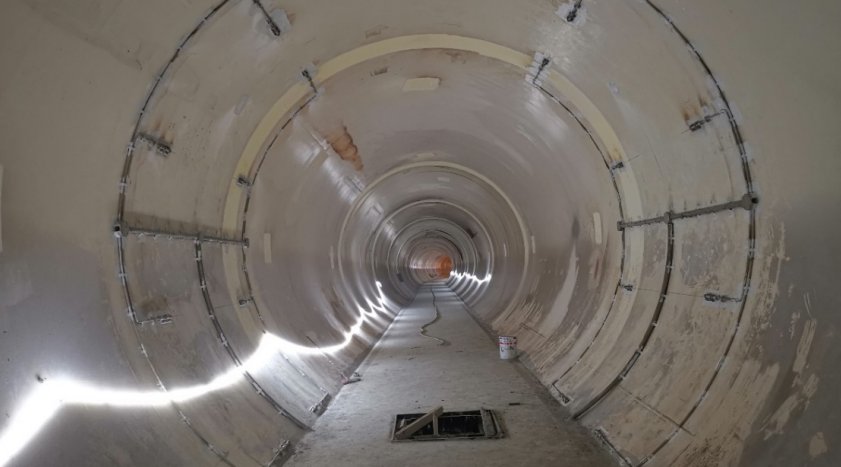

现场为了过车检修方便,将管道底部进行断面改变,圆管变成非标断面,即使断面发生改变通过技术人员的定位安装,最后测流精度不会因为断面的改变而降低。



四、方案设计

鲤鱼洲泵站

声道布设的方案图

声道数量为8声道,安装方式布置方式为2E8P,声道角采用45°安装,最短声路道长为2米,最长声道长为3.45米。

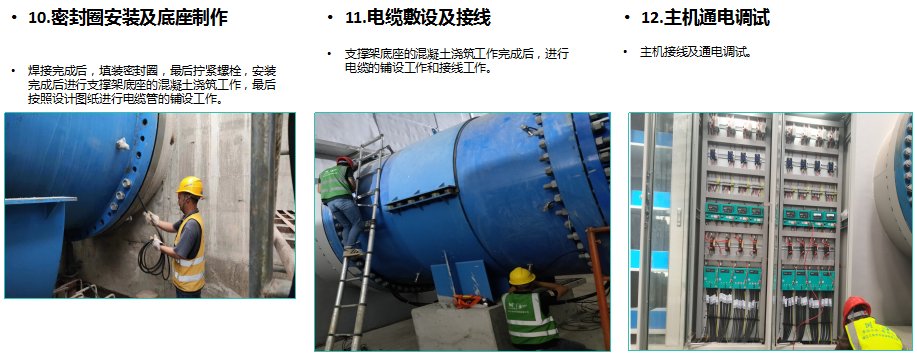

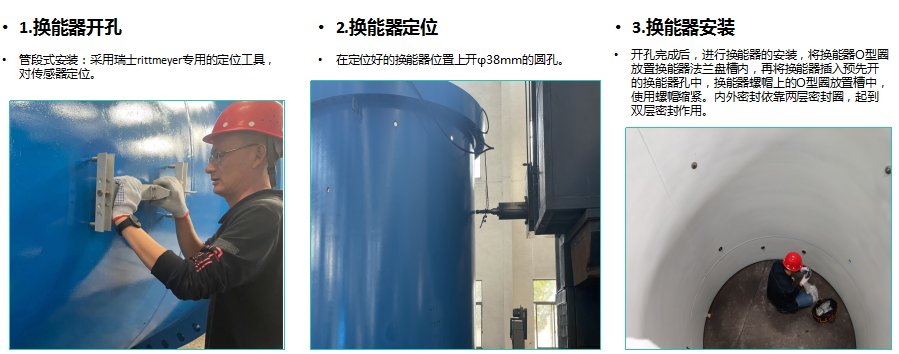

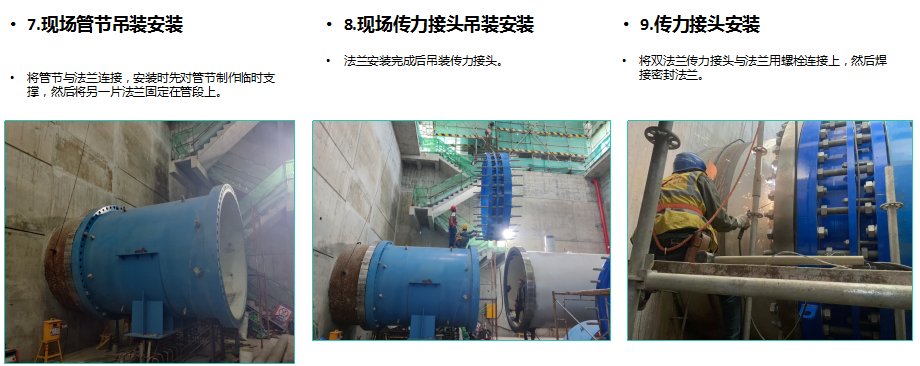

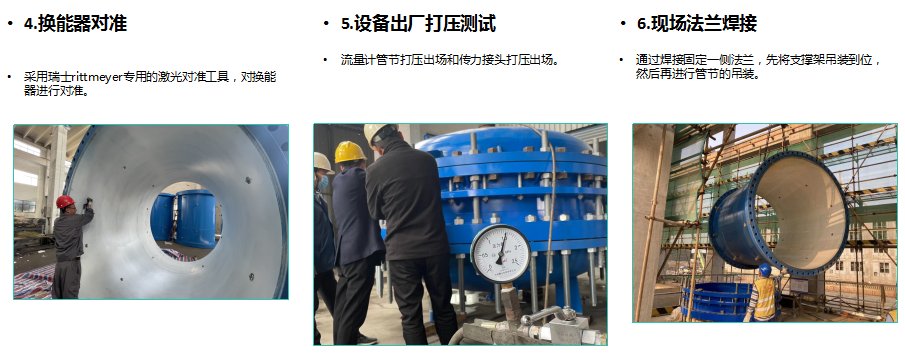

五、施工流程
